Cette section décrit le simulateur de navigation SOMOS présent dans les locaux de l'ENSM-Nantes.

Ci-dessous la liste du matériel nécessaire pour le fonctionnement du simulateur :

La simulation principale portera sur 3 écrans 55“ de la marque Iiyama. Ces 3 écrans sont positionnés sur le même plan vertical, avec un léger angle pour les 2 écrans latéraux.

• Un écran dit de “Conning” sera situé au dessus des 3 écrans de simulations afin d'afficher les constantes de la simulation en cours.
• Sur le même plan vertical en dessous des 3 écrans 55” :
  • Un écran tactile de cartographie sur la gauche
  • Un écran tactile dédié à la propulsion vélique au centre
  • Un écran tactile affichant le radar de l'embarcation à droite
• Un écran pour le poste instructeur

Huit micro-ordinateurs Raspberry-pi 5 (RPI5) 8 Go seront utilisés derrières chaque écran pour afficher la simulation.

Une carte Arduino Leonardo est utilisé pour récupéré les données analogiques afin de les convertir vers les RPI5.

Un Switch réseau Cisco 32 ports est utilisé pour assurer la communication entre toutes les RPI5.

Une barre potentiométrique de la marque Transas est utilisé pour assurer la manœuvrabilité du bateau.

2 manettes de gaz potentiométrique (bâbord et tribord) de la marque ??? sont utilisés pour assurer la propulsion du bateau.

Hormis le tactile, l'écran affichant la cartographie, dispose d'un clavier/trackball marine de la marque Transas.

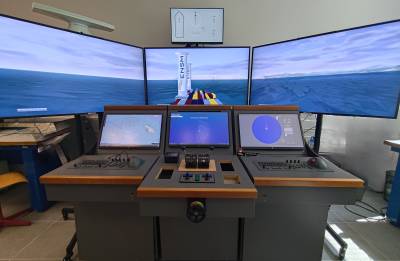

Actuellement (septembre 2025) le simulateur ressemble à ça :
